一、系統組成及應用范圍

　　雙線－遞進式油氣潤滑系統主要由油－氣供應站（含PLC電控箱），雙線式油分配器、單線遞進式油氣分配混合器及管路附件等組成。主要用于設備潤滑點多、分布范圍廣、區域性給油需監控的場合。

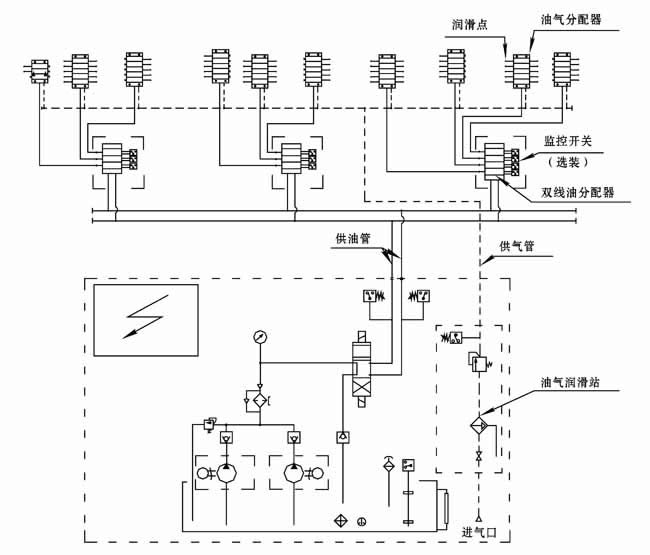

二、系統原理圖

三、工作原理

　　如上圖所示，油－氣供應站設有一根供油主管和一根供氣主管，所有雙線式油分配器的進油口和單線遞進分配式油氣分配混合器的進氣口分別并接在供油主管和供氣主管上。在系統工作時，供氣主管內壓縮空氣常通，站上的高壓油泵按設定的周期定時向系統的二條供油主管交替供油，雙線油分配器定量分配送出的油再分送到各個單線遞進分配式油氣混合器進行若干份的油再分配，并在出口處與壓縮空氣混合，在壓縮空氣的作用下通過輸送管路送至各潤滑點。


四、系統特征

　　1、設置有油－氣供應主站，油箱容積≥500L，供氣管徑≥DN20；

　　2、設置有區域性分段檢測給油工況的雙線油分配器，可對本段范圍內的給油工況進行實時監控；

　　3、設置有壓縮空氣處理裝置，可對供向系統所有單線遞進分配式油氣混合器的壓縮空氣進行預處理；

　　4、設置有PLC電氣控制箱，可對系統的運行工況實行程序化全自動控制；

　　5、單線遞進分配式油氣混合器內有運動件，所以不適宜在高域區域安裝使用；

　　6、此系統擴展性受限制，在現場不能隨意增減油氣供應點。
