R1902型電氣控制箱(20MPa)
一、概述
R1902 型電氣控制箱，用于自動控制一套由U- ※※ AL 型環式電動潤滑泵與補脂泵組成的干油潤滑系統，即在DEA-2L型電控箱的基礎上，增加了補脂泵自動控制部分。能對系統中的供油點現實自動供油，供油完成后，自動停止。油箱中液位低于一定限度時，補脂泵自動啟動，注滿油后，自動停止。
控制箱能發出“供油時間延長”、“加油泵超載”、“超負荷運轉”等故障信號，箱內設有一組外部接點，可向主機或主控室發送系統運轉狀況（停止、運轉、故障）信號。

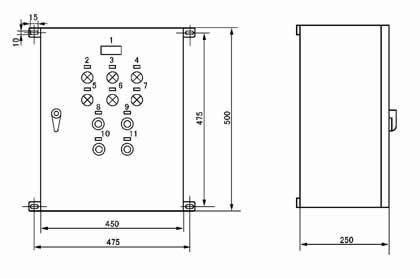

二、外形尺寸
三、標牌符號及文字
序號 | 符號 | 標牌文字 | 序號 | 符號 | 標牌文字 |
1 | HL1 | 電源 | 6 | HL4 | 油箱液位低 |
2 | HL2 | 干油站工作 | 7 | SB1 | 任意運轉 |
3 | HL3 | 加油泵工作 | 8 | SB2 | 故障復位 |
4 | HL4 | 供油時間延長 | 9 | SB3 | 加油泵啟動 |
5 | HL5 | 超負載運轉 | 10 | SB4 | 加油泵停止 |
四、R1902型電氣控制箱接線端子圖
