DXF型單向閥(0.8MPa)
一、使用條件
DXF型單向閥適用于公稱壓力為0.8MPa 的稀油潤滑系統，防止油液逆向流動，適用工作介質粘度等級為N22～N460。
二、技術參數
型 號 |
公稱通徑DN |
公稱壓力MPa |
d |
D |
H |
H1 |
A |
重 量 |
DXF-10 |
10 |
?
?
0.8
?
?
? |
G3/8″ |
40 |
100 |
30 |
35 |
1.2 |
DXF-15 |
15 |
G1/2″ |
40 |
110 |
40 |
32 |
1.2 |
|
DXF-25 |
25 |
G1″ |
50 |
115 |
45 |
40 |
1.8 |
|
DXF-32 |
32 |
G1 1/4″ |
55 |
120 |
55 |
45 |
2.0 |
|
DXF-40 |
40 |
G1 1/2″ |
60 |
120 |
55 |
52 |
2.2 |
|
DXF-50 |
50 |
G2″ |
75 |
128 |
65 |
68 |
3.4 |

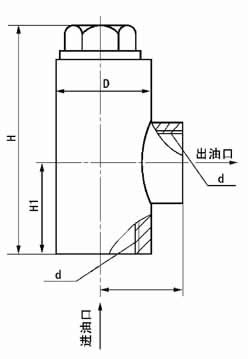

三、外形尺寸
四、型號說明
五、使用要領
與系統管路聯接時必須垂直安裝。
